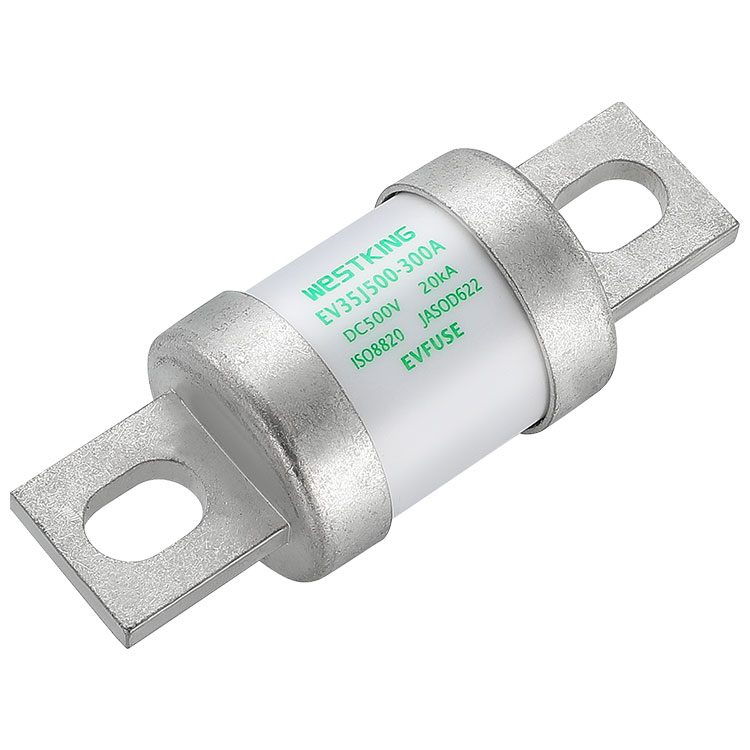

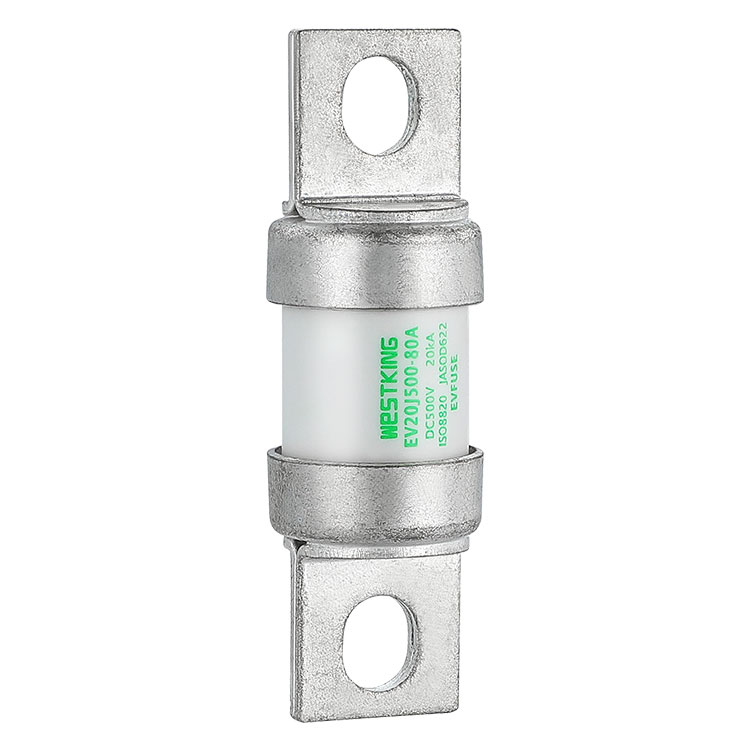

J EV-Sicherung, Serie 500 VDC

J EV-Sicherung, Serie 500 VDCWESTKING-Sicherungseinsätze für Straßenfahrzeuge vom Typ J sind in den Spannungen 500 VDC und 750 VDC erhältlich. Sie werden üblicherweise als Hauptstromkreisschutzelemente in PDUs verwendet, mit Strömen von 50 A bis 600 A und sind für verschiedene Fahrzeugmodelle geeignet. WESTKING EV FUSE verwendet außerdem fortschrittliche Materialien und Technologien, um den normalen Betrieb in rauen Umgebungen wie hohen Temperaturen, Feuchtigkeit und Vibrationen sicherzustellen und so die Sicherheit und Zuverlässigkeit von Elektrofahrzeugen zu verbessern.

J EV-Sicherung, Serie 500 VDCTechnische Daten

J EV-Sicherung, Serie 500 VDCMaterialbeschreibung:

1- Das Sicherungsrohr besteht aus hochfester 95 % Aluminiumoxidkeramik;

2- Das Sicherungselement ist aus importiertem japanischem Material gefertigt und wird präzise gestanzt.

J EV-Sicherung, Serie 500 VDCBauablauf:

1- Die metallischen Kupferkomponenten werden zunächst genietet und dann erneut geschweißt;

2- Der Quarzsand im Inneren ist mit dem exklusiven Härtungsbehandlungsprozess von WESTKING ausgestattet, der vor Produktablösungen und Lichtbogenspritzern schützt, die durch Leitungsfehler während des dynamischen Betriebs ausgelöst werden.

Standards

ISO8820-8

HOL DIR DEN D622

Hergestellt nach dem Qualitätssystem ITAF16949 zur Einhaltung der Automobilanforderungen

RoHS-konform

REACH-Erklärung auf Anfrage erhältlich

HAUPTMERKMALE/VORTEILE

Hohe Stoßstromfestigkeit

Hält rauen Fahrbedingungen stand

Sichere und zuverlässige Fixiereigenschaften

Doppelter Schutz gegen Überlastung und Kurzschluss

Niedriger Temperaturanstieg und geringer Stromverbrauch, wodurch die Batteriereichweite verlängert wird

Hohe Bruchkapazität

Hohe Radfahrleistung

ANWENDUNGEN

Schutz des Akkupacks

BDU und PDU

Batterieanschlusskasten für Zusatzgeräte

DAS ALLES

Elektrische Energiespeicherung

Akkuladegerät

Schutz des Superkondensatorpakets

Backup-Schutz für DC-Relais/Trennschalter/Schalter

Wartungssicherheitstrennschalter (MSD)

Zertifizierungen

is09001 iatf16949

Herkunft

China

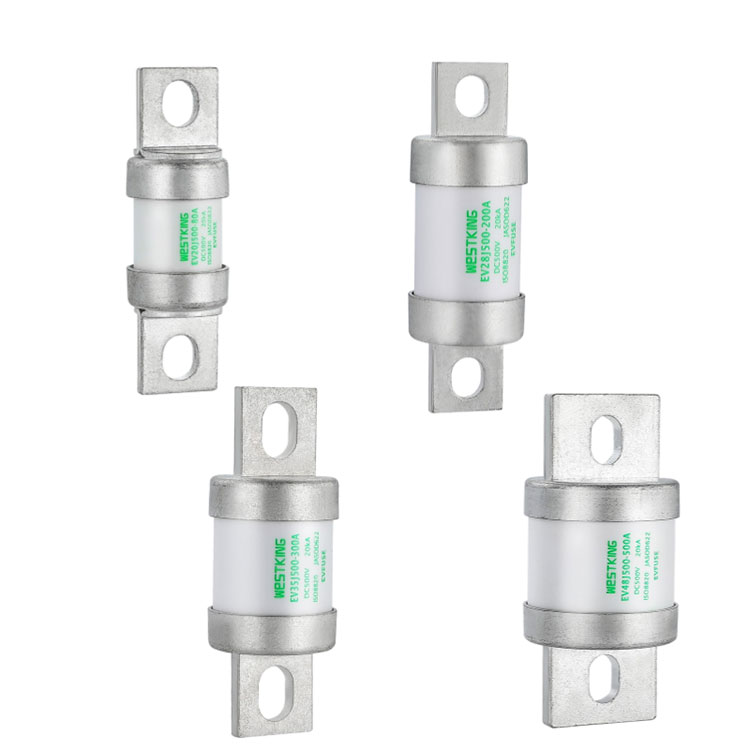

Elektrofahrzeug-Stromsicherungen 500 VDC EV28J500 zum Schutz des Batteriesatzes

Elektrofahrzeug-Stromsicherungen 500 VDC EV35J500 zum Schutz des Batteriesatzes

Elektrofahrzeug-Stromsicherungen 500 VDC EV48J500 zum Schutz des Batteriesatzes

EV FUSE t-I-Eigenschaften

Diagramm des Temperaturkorrekturkoeffizienten

Beschreibung:

1. Die Sicherung funktioniert normal im Temperaturbereich von -5 °C bis 40 °C und es ist keine zusätzliche Korrektur erforderlich.

2. Die zulässigen Einsatzbedingungen liegen zwischen -40 °C und 85 °C.

3. Beachten Sie im Rahmen der zulässigen Nutzungsbedingungen diese Tabelle.

WESTKING stellt Ihnen die Struktur des AUTOMOTIVE GRADE EVFUSE vor, die sich deutlich von anderen Fabriken unterscheidet und eine Sicherungsstruktur ist, die speziell für Elektrofahrzeuge mit neuer Energie entwickelt wurde.

1-Die Metallendkappe und die violetten Kupferbeine sind durch Nieten und erneutes Schweißen stabil befestigt, um ihre Stabilität gegen Vibrationen zu gewährleisten.

2-Das Sicherungsrohr ist aus Keramik mit hohem Aluminiumoxidgehalt gefertigt, das Lichtbögen standhält und seine Form bei hohen Temperaturen beibehält.

3-Das Sicherungselement ist aus importierten japanischen Legierungsmaterialien gefertigt und garantiert so seine Widerstandsfähigkeit gegenüber aktuellen Stunts.

4-Das Lichtbogenlöschmedium ist hochreiner Quarzsand, der selektiv gereinigt und verarbeitet wird.

Das von 5-WESTKING entwickelte Aushärtungsverfahren wird eingesetzt, um den Quarzsand zu verfestigen, wodurch verhindert wird, dass das Sicherungselement aufgrund von Vibrationen splittert, und die Intensität von Lichtbogeneinschlägen effizient gemindert wird.

6-Für die inneren und äußeren Endkappen wird eine Presspassung implementiert, um den Widerstand zu minimieren.
